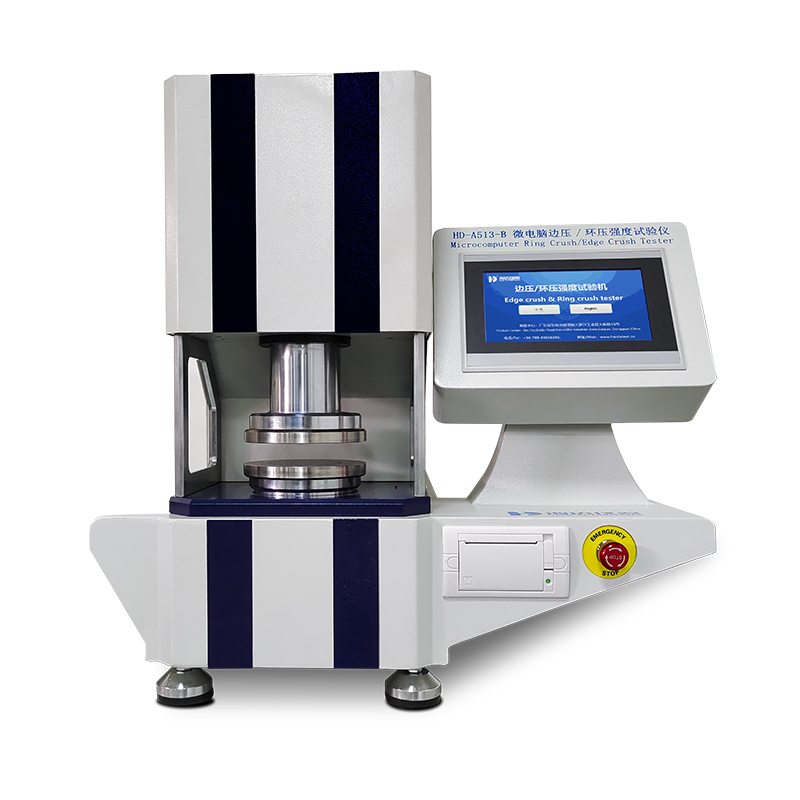

HD-A513-B 微電腦邊壓/環壓強度試驗儀
作者： 發布日期：2025-06-06
一、產品功能HD-A513-B 微電腦邊壓/環壓強度試驗儀可配合多種紙張包裝材料來進行多種紙張質量測試，如環壓（RCT）、平壓（FCT）、邊壓（ECT）、粘合（PAT）、豎壓（CCT）、平壓（CMT）多種測試，是結合多項功能于一體的測試設備。
二、主要技術參數
| 指標 | 參數 |
| 顯示方式 | 觸摸屏顯示（可選配電腦顯示） |
| 控制方式 | 觸摸屏控制（可選配電腦軟件控制） |
| 容 量 | 5kN傳感器 |
| 單位切換 | kgf、Ibf、N |
| 荷重分解度 | 1/250,000 |
| 荷重精度 | ≤±0.5% |
| 最大加載力 | 4500N |
| 最高分辨力 | 0.05N |
| 試驗速度 | （12.5±2.5）mm/min |
| 壓 盤 | 直徑120mm |
| 壓盤行程 | 約0.1mm～80mm |
| 環壓試樣 | 152*12.7mm(L*W) |
| 邊壓試樣 | 100*25mm(L*W) |
| 平壓導塊 | 厚12mm,直徑Ф120mm |
| 外型尺寸 | 515*566*555mm(L*W*H) |
| 重 量 | 約70kg |
| 電 源 | 1∮，220V，50Hz，2A |
| 功 率 | 300W |
| 主要測試項目 |
紙張包裝材料環壓、平壓、邊壓、粘合、 豎壓CCT（選配）、平壓CMT（選配）多種測試 |
三、操作原理
矩形的紙板試樣置于本試驗儀上下壓板之間，并使試樣的瓦楞方向垂直于試驗儀的兩壓板，然后對試樣施加壓力直至試樣壓潰為止，測定試樣所能承受的極限壓力。
四、試驗標準
環壓試驗：GB/T 2679.8-2016、JIS-P8126、TAPPI-T804-2011等
邊壓試驗：GB/T2679.17-1997、GB/T6546-1998、TAPPI-T811-2007等
平壓試驗：GB/T 2679.6-1996、GB/T 22874-2008、ISO 3035-2011、EN ISO 7263-2-2019（CMT）、TAPPI T809 OM-2006（CMT）等
粘合試驗：GB/T 6544-2008（測試點B.4；B.6.2）、GB/T 6548-1998（測試點4；6.2）等
豎壓試驗：TAPPI T843 OM-2002(CCT)、TAPPI T839 OM-2008
檢定規程：JJG(粵) 018-2014等
五、產品特點
（一）結構特點
1.彩色觸摸屏帶曲線顯示，控制軟件中英文雙語言自由切換,多種力值單位可供選擇；
2.高精度測力傳感器，出廠準確誤差控制在<0.5%；
3.采用精密滾珠絲桿傳動，鋁合金面板，儀器經久耐用；
4.采用上、下限位保護裝置，過載保護，測試完成后自動回位，自動判斷壓潰力并保存測試數據。
（二）功能特點
1.系統自動計算壓潰力最大值、最小值、平均力值及樣品抗壓強度；
2.試驗結束可自動顯示試驗過程中的最大力值，可記錄保存50次試驗結果。
